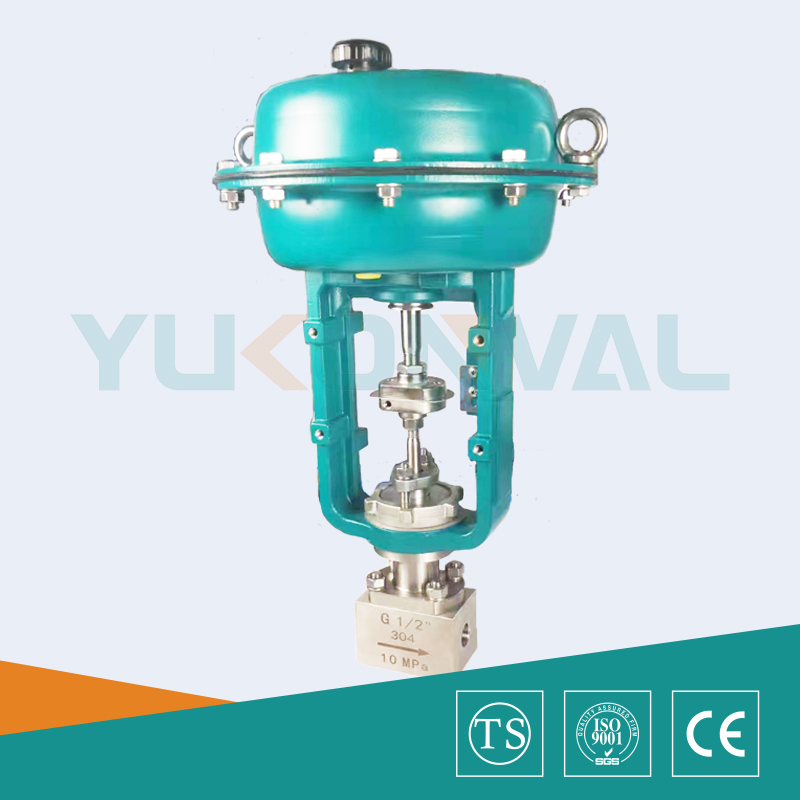

氣動小流量調節閥

氣動小流量調節閥是由我公司專業針對小流量工況自主研發的一款產品。它由氣動薄膜執行器及微小流量調節閥閥體組成，多彈簧執行機構高度低、重量輕、裝備簡便。氣動小流量調節閥具有體積小、重量輕、性能高、用于微小流量的準確控制等特點。調節不干凈介質時，應針對其節流間隙小的問題，注意預防堵卡現象的發生。氣動小流量調節閥特別適用于液體、蒸汽等介質的主流量調節場合。

參數

在線咨詢

氣動小流量調節閥產品概述

氣動小流量調節閥技術參數

公稱通徑(DN)	G3/8"、1/2"、G3/4"、G1"
閥座直徑	1.5	2	3	4	5	6	7	8	9	10	11	12	15
額定流量系數KV	0.025	0.05	0.08	0.12	0.20	0.32	0.50	0.80	1.00	1.40	1.55	1.85	2.23
允許壓差(MPa)	≤公稱壓力
公稱壓力(MPa)	1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0
配用執行器型號	ZHA/B-11
額定行程	8					10					12
閥蓋形式	標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋形式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式	單座式
流量特性	等百分比、直線性

氣動小流量調節閥執行機構

配置執行器類別	ZHA/B多彈簧簿膜執行機構
執行器型號	ZHA/B-11
有效面積(cm2)	200
行程	10、16
彈簧范圍(KPa)	20～100（標準）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力	140～400KPa
氣源接口	RC1/4"
環境溫度	-30～+70℃
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式	氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

氣動小流量調節閥性能指標

項目			不帶定位器	帶定位器
基本誤差%			±5.0	±1.0
回差%			3.0	1.0
死區%			3.0	0.4
始終點偏差%	氣開	始點	±2.5	±1.0
		始點	±5.0	±1.0
	氣關	始點	±5.0	±1.0
		終點	±2.5	±1.0
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1

氣動小流量調節閥零件材料

閥體	WCB	304	316	316L
墊片	PTFE\石墨墊片	PTFE\石墨墊片	PTFE\石墨墊片	PTFE\石墨墊片
閥座	304	304	316	316L
閥芯	304	304	316	316L
閥蓋	WCB	304	316	316L
閥桿	304	304	316	316L
填料	PTFE/石墨	PTFE/石墨	PTFE/石墨	PTFE/石墨
填料壓蓋	WCB	304	316	316L

氣動小流量調節閥產品選型

（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
盡量詳細提供以上技術參數，方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
