真空隔膜閥

手動真空隔膜閥是利用閥桿將橡膠膜直接壓在閥座上，用來截止或接通真空系統。采用連接形式有活套法蘭連接、快卸法蘭連接、焊接式連接。焊接式連接又分焊接式I型連接(即兩端焊接)，焊接式II型連接(即一端焊接，另一端插入)。真空隔膜閥適用的工作介質為空氣及非腐蝕性氣體。

參數

在線咨詢

手動真空隔膜閥是利用閥桿將橡膠膜直接壓在閥座上，用來截止或接通真空系統。采用連接形式有活套法蘭連接、快卸法蘭連接、焊接式連接。焊接式連接又分焊接式I型連接(即兩端焊接)，焊接式II型連接(即一端焊接，另一端插入)。
真空隔膜閥適用的工作介質為空氣及非腐蝕性氣體。

性能參數：

適用范圍(Pa)	1.3x10-4
閥門漏率(Pa.L/S)	≤1.3x10-4
介質溫度（℃）	-25～+80(密封材料為丁腈橡膠) -30～+150(密封材料為氟橡膠)
安裝位置	任意

主要材料：

閥體、閥板、閥桿：不銹鋼

隔膜：硅橡膠、氟橡膠

手動真空隔膜閥

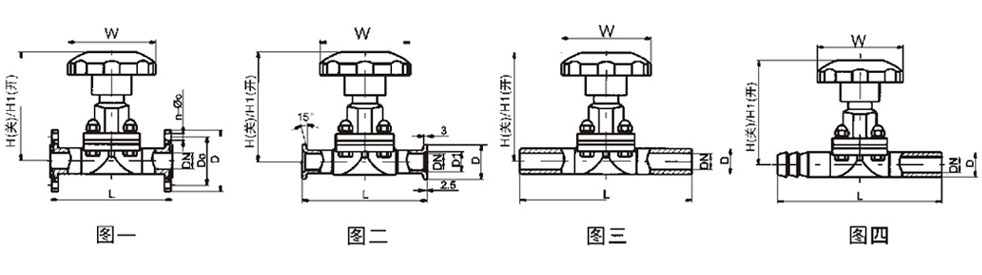

活套法蘭（GB6070）連接尺寸：

型號	通徑(DN)	Do	D	L	n-ΦC
GM-10F	10	40	55	75	4-Φ6.6
GM-16F	16	45	60	108	4-Φ6.6
GM-20F	20	50	65	118	4-Φ6.6
GM-25F	25	55	70	120	4-Φ6.6
GM-32F	32	70	90	146	4-Φ9
GM-40F	40	80	100	150	4-Φ9
